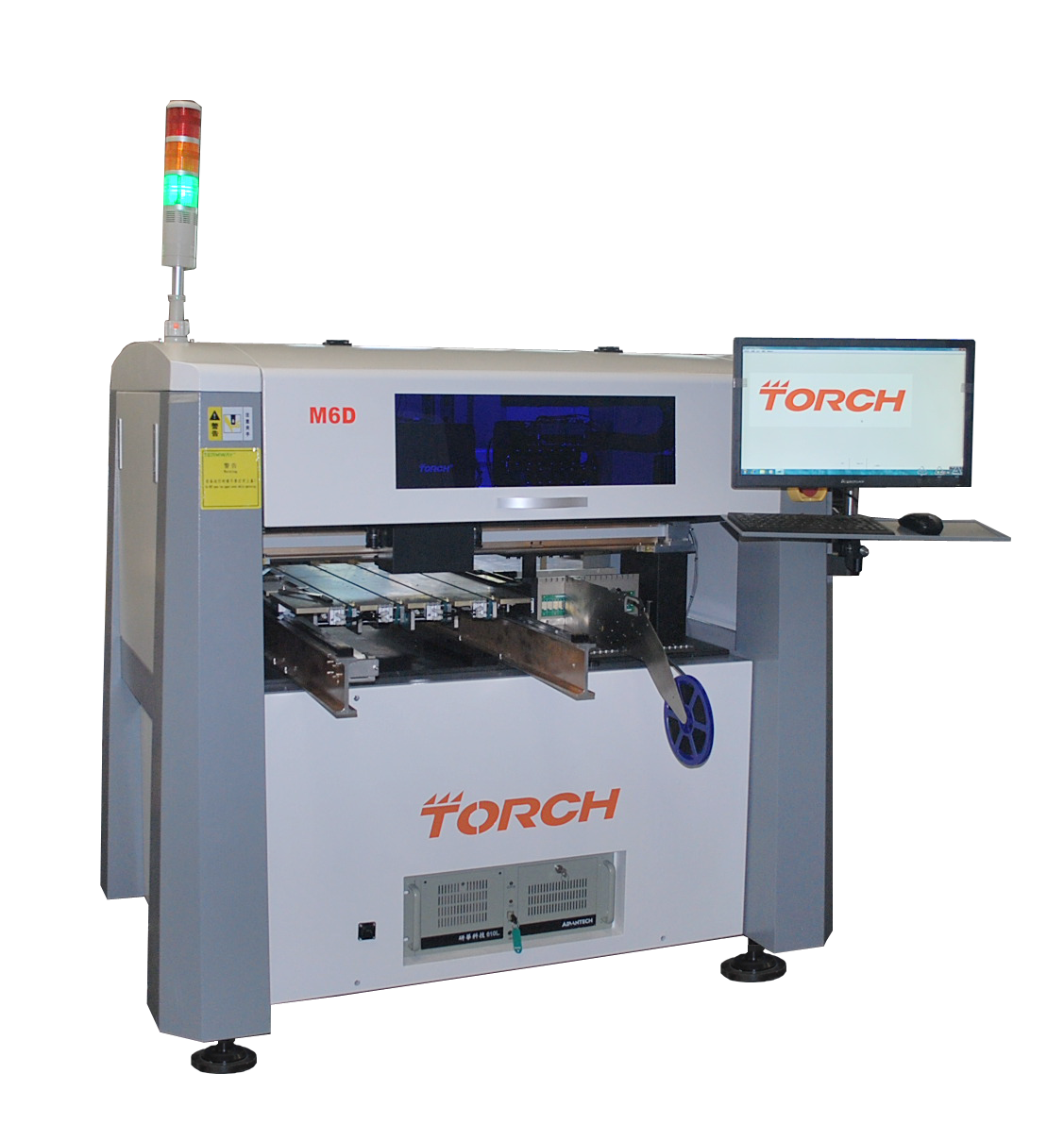

| 名称： | 十二头高速视觉贴片机--M6D |
| 型号： | |
| 类型： | |
| 规格： | |
| 材质： |
订购热线：400-688-1964
详细介绍
M6D 特色：
1、高速：实际贴片速度高达12000-14000cph.全视觉贴装速度高达9000-11000CPH。
2、贴片头数量：12 组
3、天然花岗岩一体化运动平台确保长期使用精度变化小。
4、可以贴装最大600*450mm 的大型电路板。
5、运动部件配置旋转编码器，有效提高贴装精度。
M6D 通用特点：
1、整机采用高精密级导轨，有效提高贴片精度。
2、整机采用专业工业相机，完成精密元器件的视觉对位贴装。
3、自动识别各种形状MARK点，有效提高贴片机生产效率和贴片精度。
4、具备离线编程功能（选配）
5、编程方便，可导入各种电路板数据，方便小批量多品种或大批量产品的生产模式。
6、整机最多可以配置两套IC 盘。
7、整机配置一套专业电路板传输系统，可无缝接驳丝印机、接驳台和回流焊机。
8、整机具备元器件拾取失败的报警功能。
9、整机具备缺料报警功能，可以做到大批量生产时的无人值守。
10、整机配置12 支吸嘴。
M6D 的关键配置：
1、工业相机：4 组
2、工业级光源：4 组
3、工业电脑：1 台
4、旋转编码器：3 个
5、吸嘴12 个
6、喂料器底盘GFTB-19 2 组
M6D选配件：
1、8mm、12mm、16mm、24mm、32mm 自动电动喂料器
2、各种吸嘴吸嘴
3、工业静音气泵
4、UPS 不间断电源
5、IC 盘
6、特殊器件专用光学镜头
7、特殊元器件专用光源
8、离线编程系统
适合产品：
电源板、带电源吸顶灯、LED 显示屏、带电源环形灯、球泡灯、遥控板、各种小家电主板
M6D 技术参数
1 贴片头数量12 组贴片头
2 贴装面积600mm×450mm
3 Z 轴最大移动范围20mm
4 最大贴片速度(全视觉) 9000-11000cph
5 最大贴片速度（非视觉） 12000-14000cph
6 XY 轴分辨精度±0.01mm
7 重复贴片精度±0.05mm
8 对位方式视觉对位
9 可以贴装元器件0402以上阻容件及各种LED芯片,同时满足SOP SOT PLCC QFP等芯片的贴装
10 编程方式 数据自动/导入影像学习/键盘输入
11 喂料器数量 MAX 38种GFTA-08喂料器（600mm×450mm）(标配)；
MAX 66种GFTA-08喂料器（600mm×250mm）；（选配）
MAX38种GFTA-08喂料器+2种IC盘（600mm×250mm）；（选配）
12 操作系统WINDOWS XP、WIN7
13 压缩空气80psi（0.5Mpa，气体流量≥200L/M
14 电源220V,50Hz，2KW
15 重量580kg
16 外形体积1550（L)×1300(W)×1300(H)
